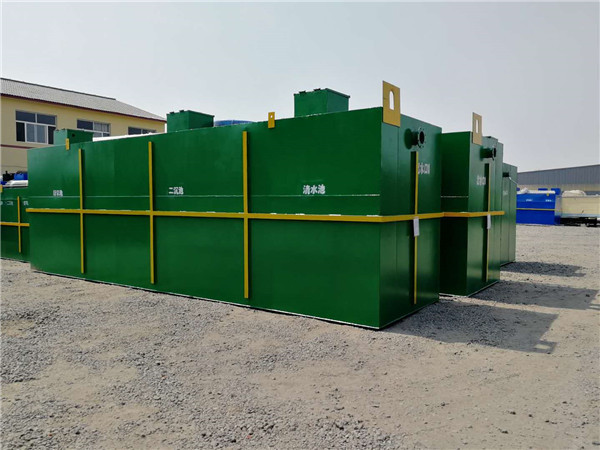

一體化中水回用系統
-
一體化中水回用系統
- 銷售熱線 156-5028-2386
- 售后服務 133-7108-1766
- 公司傳真 0536-2201118
- 微信客服
詳細描述
一、設計概況
1、工程名稱:一體化中水回用系統;
2、設計規模:設計處理能力為20m3/d的生活污水;
3 、設計內容:工藝、設備選型等;
4、設計范圍:從化糞池終端出口到污水處理系統出水口;
5、從化糞池開始到污水處理設備的排放口為止;
6、污水處理工程的碳鋼結構,設備的施工、安裝、調試等工作;
7、污水處理工程的工藝流程,工藝設備的結構布置等工作
二、設計依據
1、《中華人民共和國環境保護法》;
2、《室外排水設計規范》(GB50014-2006.2016版);
3、《給水排水工程構筑物結構設計規范》(GB50069-2002);
4、《城市污水再生利用城市雜用水水質》(GB/T18920-2002)中綠化出水標準;
5、《給水排水管道工程施工及驗收規范》(GB50268-2008);
6、《通用用電設備配電設計規范》(GB50055-2011)
7、《電力裝置的繼電保護和自動裝置設計規范》(GBT50062-2008)
8、現行有關設計規程、規范及業主提供的相關材料。
三、設計原則
1、認真執行國家經濟建設方針、政策和國家現行執行的技術標準、規范、遵守國家法律法規;
2、工程設計出水水質:《城市污水再生利用 城市雜用水水質》(GB/T18920-2002)中綠化標準;
BOD≤20mg/L、濁度≤10mg/L、氨氮≤20mg/L、溶解氧≥1.0mg/L
色度(度)≤30、pH=6-9、LAS≤1.0mg/L、糞大腸菌群數≤3個/L,鐵≤0.3mg/L
錳≤0.1mg/L、溶解性總固體≤1000mg/L、總余氯:接觸30min后≥1.0mg/L
管網末端≥0.2mg/L、嗅:無不快感。
4、根據實際情況制定合理的工藝流程、力求投資省、管理操作方便、運行費用低和避免二次污染的產生。
四、污水處理工藝
一體化中水回用系統
1、工藝流程:
|
序號 |
設備名稱 |
規格型號 |
材質 |
單位 |
數量 |
備注 |
|
1 |
調節池提升泵 |
Q=5m3/h，H=10m，N=0.55kw，配自耦裝置，導桿及吊索 |
葉輪球鐵，泵殼鑄鐵，泵軸2Cr13，導桿及吊索SS304不銹鋼 |
臺 |
2 |
1用1備 |
|
2 |
調節池潛水?dāng)嚢铏C |
N=0.37kW，葉輪直徑220mm，轉速960r/min |
葉輪SS304，殼體鑄鐵，主軸SS304 |
臺 |
2 |
|
|
3 |
一體化中水回用系統 |
Q=50m3/d ，尺寸為8.50×2.00×2.60m（H），含填料，曝氣盤 |
耐候鋼 |
套 |
2 |
耐候鋼，含填料、曝氣系統等 |
|
4 |
硝化液回流泵 |
Q=10m3/h，H=10 m，N=0.55 kW，配自耦裝置，導桿及吊索 |
葉輪球鐵，泵殼鑄鐵，泵軸2Cr13，導桿及吊索SS304不銹鋼 |
臺 |
2 |
1用1備 |
|
5 |
污泥回流/排泥泵 |
Q=5m3/h，H=10m，N=0.55kW，配自耦裝置，導桿及吊索 |
葉輪球鐵，泵殼鑄鐵，泵軸2Cr13，導桿及吊索SS304不銹鋼 |
臺 |
2 |
1用1備 |
|
6 |
曝氣風機 |
Q=0.63m3/min，N=0.75kW，P=0.03MPa |
殼體鑄鐵，葉輪球鐵，主軸優質碳素結構 |
臺 |
2 |
1用1備 |
|
7 |
清水池提升泵 |
Q=5m3/h，H=10m，N=0.55kw，配自耦裝置，導桿及吊索 |
葉輪球鐵，泵殼鑄鐵，泵軸2Cr13，導桿及吊索SS304不銹鋼 |
臺 |
2 |
1用1備 |
|
8 |
循環泵 |
Q=21m3/h，H=10m，N=1.5kW，配自耦裝置，導桿及吊索 |
葉輪球鐵，泵殼鑄鐵，泵軸2Cr13，導桿及吊索SS304不銹鋼 |
臺 |
2 |
1用1備 |
|
9 |
出水提升泵 |
Q=5m3/h，H=10m，N=0.55kw |
葉輪球鐵，泵殼鑄鐵，泵軸2Cr13，導桿及吊索SS304不銹鋼 |
臺 |
2 |
1用1備 |
|
10 |
電磁流量計 |
DN40 |
殼體SS304不銹鋼 |
臺 |
1 |
|
|
11 |
轉子流量計 |
DN40 |
PVC |
臺 |
2 |
|
|
12 |
轉子流量計 |
DN50 |
PVC |
臺 |
2 |
|
|
13 |
Y型過濾器 |
DN50 |
PVC |
臺 |
1 |
|
|
14 |
氣泵 |
500L/min，30kpa，480W |
|
臺 |
2 |
|
